Ποια είναι η διαφορά στις απώλειες μαγνητικού πυρήνα και στις συχνότητες λειτουργίας μεταξύ των διαφορετικών υλικών

Οι μαγνητικοί πυρήνες είναι η καρδιά των μετασχηματιστών, των πηνίων και των κινητήρων. Το υλικό που επιλέγετε καθορίζει δύο κρίσιμες παραμέτρους: απώλεια πυρήνα (πόση ενέργεια σπαταλάται ως θερμότητα) και συχνότητα λειτουργίας (πόσο γρήγορα μπορεί να αλλάξει το μαγνητικό πεδίο). Αυτοί οι δύο παράγοντες είναι θεμελιωδώς αλληλένδετοι-υψηλές συχνότητες σημαίνουν γενικά υψηλότερες απώλειες, αλλά διαφορετικά υλικά ανταποκρίνονται στις αυξήσεις συχνότητας με δραματικά διαφορετικούς τρόπους.

Αυτό το άρθρο συγκρίνει τρεις κύριες κατηγορίες μαλακών μαγνητικών υλικών: χάλυβας πυριτίου (ηλεκτρικός χάλυβας), φερρίτης και άμορφα και νανοκρυσταλλικά κράματα. Θα εξετάσουμε πώς η φυσική δομή κάθε υλικού επηρεάζει τα χαρακτηριστικά απώλειας του και πού αποδίδει καλύτερα το καθένα.

Κατανόηση της απώλειας πυρήνα: Πού πηγαίνει η ενέργεια;

Πριν συγκρίνετε υλικά, είναι σημαντικό να κατανοήσετε τι σημαίνει στην πραγματικότητα "απώλεια πυρήνα". Όταν αμαγνητικός πυρήναςυπόκειται σε εναλλασσόμενο μαγνητικό πεδίο, η ενέργεια διαχέεται με τρεις τρόπους.

Απώλεια υστέρησηςπροκύπτει από την ενέργεια που απαιτείται για την ευθυγράμμιση των μαγνητικών περιοχών με κάθε κύκλο του μαγνητικού πεδίου. Κάθε φορά που το πεδίο αντιστρέφει την κατεύθυνση, η εσωτερική μαγνητική δομή του υλικού πρέπει να αναστρέφεται-και αυτή η διαδικασία καταναλώνει ενέργεια, η οποία μετατρέπεται σε θερμότητα. Η απώλεια υστέρησης είναι ανάλογη της συχνότητας (P_h ∝ f), που σημαίνει ότι αυξάνεται γραμμικά καθώς αυξάνεται ο ρυθμός μεταγωγής.

Απώλεια δινορρευμάτωνπροκαλείται από τα κυκλοφορούντα ηλεκτρικά ρεύματα που προκαλούνται μέσα στο αγώγιμο υλικό του πυρήνα από το μεταβαλλόμενο μαγνητικό πεδίο. Αυτά τα ρεύματα ρέουν σε βρόχους και δημιουργούν αντίσταση θέρμανσης. Η απώλεια δινορευμάτων είναι ανάλογη με το τετράγωνο της συχνότητας (P_e ∝ f²), επομένως αυξάνεται γρήγορα καθώς αυξάνεται η συχνότητα. Τα λεπτότερα υλικά και η υψηλότερη ηλεκτρική ειδική αντίσταση συμβάλλουν στη μείωση των δινορευμάτων.

Υπερβολική απώλεια(ονομάζεται επίσης ανώμαλη απώλεια) ευθύνεται για την εναπομένουσα διασπορά ενέργειας που δεν καταγράφεται από τα μοντέλα υστέρησης και δινορρευμάτων. Αν και είναι μικρότερο στις περισσότερες περιπτώσεις, γίνεται σημαντικό σε πολύ υψηλές συχνότητες ή κάτω από μη ημιτονοειδή διέγερση.

Οι μηχανικοί χρησιμοποιούν συνήθως την εξίσωση Steinmetz για να εκτιμήσουν τη συνολική απώλεια πυρήνα υπό ημιτονοειδή διέγερση: P_loss=k × f^ × B^ , όπου k, , και είναι συντελεστές ειδικοί για το υλικό που προσδιορίζονται πειραματικά.

Έχοντας κατά νου αυτό το πλαίσιο, ας εξετάσουμε κάθε τύπο υλικού.

Χάλυβας πυριτίου (ηλεκτρικός χάλυβας)

Ο χάλυβας πυριτίου είναι το πιο ευρέως χρησιμοποιούμενο υλικό μαγνητικού πυρήνα στον κόσμο. Αποτελείται από σίδηρο με περιεκτικότητα 0,5–4% σε πυρίτιο, που αυξάνει την ηλεκτρική ειδική αντίσταση και μειώνει τα δινορεύματα σε σύγκριση με τον καθαρό σίδηρο. Τα φύλλα πυριτίου έχουν συνήθως πάχος 0,35 ή 0,5 mm και στοιβάζονται μεταξύ τους για να σχηματίσουν πυρήνες μετασχηματιστή.

Συχνότητα λειτουργίας:Ο χάλυβας πυριτίου είναι βελτιστοποιημένος για εφαρμογές χαμηλής συχνότητας, κυρίως ισχύ δικτύου 50/60 Hz. Μπορεί τεχνικά να λειτουργήσει μέχρι περίπου 20 kHz, αλλά οι απώλειες γίνονται απαγορευτικά υψηλές πέρα ​​από αυτό το εύρος. Στα 400 Hz (κοινό στην αεροδιαστημική και σε ορισμένες βιομηχανικές εφαρμογές), οι απώλειες δινορευμάτων κυριαρχούν και αυξάνονται σημαντικά σε σύγκριση με τη λειτουργία των 50 Hz.

Χαρακτηριστικά βασικής απώλειας:Ο χάλυβας πυριτίου έχει την υψηλότερη πυκνότητα μαγνητικής ροής κορεσμού μεταξύ των κοινών μαλακών μαγνητικών υλικών-συνήθως 2,0 Τ ή υψηλότερη. Αυτό επιτρέπει στους σχεδιαστές μετασχηματιστών να λειτουργούν σε υψηλά επίπεδα μαγνητικής ροής, γεγονός που μειώνει το μέγεθος του πυρήνα για μια δεδομένη ονομαστική ισχύ. Ωστόσο, αυτό έχει ένα κόστος: ο χάλυβας πυριτίου έχει επίσης τη μεγαλύτερη απώλεια πυρήνα μεταξύ αυτών των υλικών. Πάνω από μερικές εκατοντάδες hertz, οι απώλειες κλιμακώνονται γρήγορα λόγω των δινορευμάτων.

Πρακτικές Εφαρμογές:Μετασχηματιστές διανομής ισχύος, βιομηχανικοί κινητήρες, γεννήτριες και οποιαδήποτε εφαρμογή που λειτουργεί σε συχνότητα δικτύου (50/60 Hz). Όταν απαιτείται υψηλή πυκνότητα ισχύος σε χαμηλές συχνότητες, ο χάλυβας πυριτίου παραμένει απαράμιλλος. Για παράδειγμα, ως πυρήνας μετασχηματιστή διανομής, ο χάλυβας πυριτίου μπορεί να επιτύχει πυκνότητες ροής λειτουργίας πάνω από 1,4 Τ.

Ανταλλαγή κλειδιών:Εξαιρετική πυκνότητα ροής κορεσμού και χαμηλό κόστος, αλλά κακή απόδοση υψηλής συχνότητας.

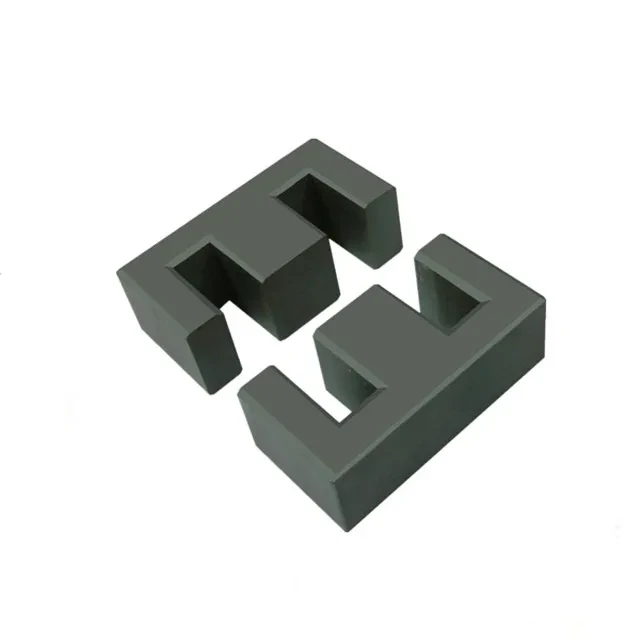

Πυρήνες φερρίτη

Οι φερρίτες είναι μαγνητικά υλικά που μοιάζουν με κεραμικά κατασκευασμένα από οξείδιο του σιδήρου σε συνδυασμό με μαγγάνιο, ψευδάργυρο ή οξείδια νικελίου. Ο βασικός διαφοροποιητής τους είναι η εξαιρετικά υψηλή ηλεκτρική αντίσταση - 106 έως 107 φορές υψηλότερη από τα μεταλλικά μαγνητικά υλικά. Αυτή η υψηλή ειδική αντίσταση εξαλείφει ουσιαστικά τις απώλειες δινορευμάτων, καθιστώντας τους φερρίτες την κυρίαρχη επιλογή για εφαρμογές υψηλής συχνότητας.

Συχνότητα λειτουργίας:Τα υλικά φερρίτη καλύπτουν ένα ευρύ φάσμα συχνοτήτων ανάλογα με τη σύνθεση. Οι φερρίτες μαγγανίου-ψευδάργυρου (MnZn) λειτουργούν καλύτερα από περίπου 1 kHz έως 1 MHz, ενώ οι φερρίτες νικελίου-ψευδάργυρου (NiZn) λειτουργούν από 1 MHz έως 300 MHz ή υψηλότερο. Γενικά, οι φερρίτες συνιστώνται για συχνότητες 10 kHz και άνω. Για σχέδια στα ή πάνω από 20 kHz, η απώλεια πυρήνα γίνεται ο περιοριστικός παράγοντας. κάτω από 20 kHz, η ικανότητα μεταφοράς ροής τείνει να είναι ο περιορισμός.

Χαρακτηριστικά βασικής απώλειας:Οι φερρίτες παρουσιάζουν πολύ χαμηλή απώλεια πυρήνα σε υψηλές συχνότητες λόγω της υψηλής ειδικής αντίστασής τους. Ωστόσο, καθώς η συχνότητα αυξάνεται πέρα ​​από ένα ορισμένο σημείο-την "οριακή συχνότητα" του υλικού-οι μονωτικές ιδιότητες καταστρέφονται, η ειδική αντίσταση πέφτει απότομα και οι απώλειες αυξάνονται. Οι φερρίτες έχουν επίσης σχετικά χαμηλή πυκνότητα ροής κορεσμού, συνήθως μόνο 0,3–0,5 Τ. Αυτό σημαίνει ότι οι πυρήνες φερρίτη πρέπει να είναι μεγαλύτεροι από τους πυρήνες από χάλυβα πυριτίου για να χειρίζονται την ίδια μαγνητική ροή.

Πρακτικές Εφαρμογές:Μετασχηματιστές τροφοδοσίας λειτουργίας μεταγωγής, επαγωγείς φιλτραρίσματος EMI, μετασχηματιστές ραδιοσυχνοτήτων και οποιαδήποτε εφαρμογή που λειτουργεί από δεκάδες kilohertz έως εκατοντάδες megahertz.

Ανταλλαγή κλειδιών:Εξαιρετική απόδοση υψηλής συχνότητας και χαμηλό κόστος, αλλά περιορισμένη από χαμηλή πυκνότητα ροής κορεσμού.

Άμορφα και νανοκρυσταλλικά κράματα

Τα άμορφα και νανοκρυσταλλικά κράματα αντιπροσωπεύουν μια νεότερη κατηγορία μαγνητικών υλικών που γεφυρώνουν το χάσμα μεταξύ πυριτίου και φερρίτη. Αυτά τα υλικά παράγονται με ταχεία στερεοποίηση, παγώνοντας το μέταλλο σε μια διαταραγμένη (άμορφη) ατομική δομή χωρίς κρυσταλλικούς κόκκους. Τα νανοκρυσταλλικά κράματα υφίστανται πρόσθετη θερμική επεξεργασία για να σχηματίσουν εξαιρετικά λεπτούς κρυσταλλικούς κόκκους (10–20 νανόμετρα) μέσα στην άμορφη μήτρα.

Συχνότητα λειτουργίας:Τα άμορφα κράματα με βάση τον σίδηρο είναι τα καλύτερα κατάλληλα για εφαρμογές μεσαίας συχνότητας, συνήθως από μερικές εκατοντάδες hertz έως περίπου 20 kHz. Τα νανοκρυσταλλικά κράματα επεκτείνουν σημαντικά αυτό το εύρος, αποδίδοντας καλά από 50 Hz έως 100 kHz ή και υψηλότερα. Κάτω από 50 kHz, τα νανοκρυσταλλικά κράματα προσφέρουν 2-3 φορές υψηλότερη λειτουργική πυκνότητα ροής από τους φερρίτες, ενώ διατηρούν χαμηλότερες απώλειες, επιτρέποντας στον μαγνητικό πυρήνα να είναι μικρότερο από το μισό μέγεθος.

Χαρακτηριστικά βασικής απώλειας:Αυτό είναι όπου αυτά τα υλικά πραγματικά υπερέχουν. Με την ίδια συχνότητα και πυκνότητα ροής, οι άμορφοι πυρήνες επιτυγχάνουν μόνο περίπου το 10% της απώλειας πυριτίου, ενώ οι νανοκρυσταλλικοί πυρήνες επιτυγχάνουν μόνο περίπου το 3%. Οι απώλειες και των δύο υλικών είναι ανάλογες με το (B·f)², το οποίο είναι χαρακτηριστικό για καθεστώτα που κυριαρχούν δινορεύματα. Τα νανοκρυσταλλικά κράματα ξεπερνούν σταθερά τα άμορφα κράματα σε υψηλότερες συχνότητες-για παράδειγμα, στα 200 kHz και 0,7 T, η νανοκρυσταλλική απώλεια είναι περίπου 1.300 W/kg σε σύγκριση με πάνω από 2.100 W/kg για άμορφα με χαμηλότερη ροή ροής.

Πρακτικές Εφαρμογές:Μετασχηματιστές διανομής υψηλής απόδοσης (τα άμορφα κράματα μπορούν να μειώσουν την απώλεια χωρίς φορτίο πάνω από 60% σε σύγκριση με τα συμβατικά σχέδια), κινητήρες κίνησης ηλεκτρικών οχημάτων, μετατροπείς ανανεώσιμης ενέργειας, αισθητήρες ρεύματος ακριβείας, εξοπλισμός ιατρικής απεικόνισης και συστήματα ισχύος αεροδιαστημικής.

Ανταλλαγή κλειδιών:Δραματικά χαμηλότερες απώλειες από τον χάλυβα πυριτίου σε συγκρίσιμες πυκνότητες ροής και υψηλότερο κορεσμό από τους φερρίτες, αλλά με υψηλότερο κόστος και με μηχανική ευθραυστότητα που απαιτεί προσεκτικό χειρισμό.

Άμεση σύγκριση υλικού: Απώλεια και συχνότητα με μια ματιά

Υλικό	Καλύτερο εύρος συχνοτήτων	Κορεσμός B_s (T)	Σχετική απώλεια πυρήνα	Μηχανισμός Πρωτογενούς Απώλειας
Χάλυβας πυριτίου	50 Hz – 20 kHz	2.0+	Υψιστος	Δινορεύμα (f²)
Φερρίτης (MnZn)	1 kHz – 1 MHz	0.3–0.5	Χαμηλός	Υστέρηση (στ)
Φερρίτης (NiZn)	1 MHz – 300 MHz	0.3–0.5	Πολύ χαμηλά	Υστέρηση (στ)
Άμορφο κράμα	50 Hz – 20 kHz	1.5–1.6	~ 10% από πυριτικό χάλυβα	Δινορεύμα (f²)
Νανοκρυσταλλικό	50 Hz – 100 kHz	1.2	~ 3% πυριτίου χάλυβα	Μικτός

Σημείωση: Η σχετική απώλεια πυρήνα είναι κατά προσέγγιση. Οι πραγματικές τιμές εξαρτώνται σε μεγάλο βαθμό από τις συγκεκριμένες συνθήκες λειτουργίας, την πυκνότητα ροής και τη θερμοκρασία.

Οδηγίες επιλογής: Αντιστοίχιση υλικού με την εφαρμογή

Η επιλογή του σωστού υλικού πυρήνα απαιτεί την εξισορρόπηση πολλαπλών ανταλλαγών: απώλεια, συχνότητα, πυκνότητα ροής, κόστος και φυσικό μέγεθος.

Γιαεφαρμογές χαμηλής συχνότητας, υψηλής ισχύος(μετασχηματιστές πλέγματος, βιομηχανικοί κινητήρες), ο χάλυβας πυριτίου παραμένει το πρότυπο. Κανένα άλλο υλικό δεν ταιριάζει με τον συνδυασμό υψηλής πυκνότητας ροής κορεσμού και χαμηλού κόστους.

Γιαμετατροπή ισχύος μέσης συχνότητας(Τροφοδοτικά λειτουργίας διακόπτη 20 kHz έως 100 kHz), οι φερρίτες είναι η παραδοσιακή επιλογή, αλλά τα νανοκρυσταλλικά κράματα είναι ολοένα και πιο ανταγωνιστικά όπου η απόδοση και το μέγεθος έχουν μεγαλύτερη σημασία. Κάτω από 50 kHz, το νανοκρυσταλλικό προσφέρει 2-3 φορές υψηλότερη λειτουργική πυκνότητα ροής από τον φερρίτη σε χαμηλότερες απώλειες, επιτρέποντας σημαντικά μικρότερο όγκο πυρήνα.

ΓιαΕφαρμογές φιλτραρίσματος υψηλής συχνότητας και ραδιοσυχνοτήτων(100 kHz έως εκατοντάδες megahertz), οι φερρίτες-ιδιαίτερα οι συνθέσεις NiZn-είναι απαράμιλλοι στο συνδυασμό χαμηλής απώλειας, χαμηλού κόστους και ευελιξίας σχεδιασμού.

Γιαεφαρμογές εξαιρετικά υψηλής απόδοσης(μετασχηματιστές κορυφαίας απόδοσης, συστήματα κίνησης EV, αεροδιαστημική ισχύς), άμορφα και νανοκρυσταλλικά κράματα προσφέρουν μειώσεις απωλειών κατά 90–97% σε σύγκριση με τον πυριτικό χάλυβα-ένα κέρδος απόδοσης που συχνά δικαιολογεί το υψηλότερο κόστος υλικού.

Τάσεις του κλάδου και Μελλοντικές Προοπτικές

Η παγκόσμια αγορά υλικών μαγνητικού πυρήνα υφίσταται σημαντικό μετασχηματισμό λόγω των κανονισμών ενεργειακής απόδοσης και της ταχείας επέκτασης των ανανεώσιμων πηγών ενέργειας και των ηλεκτρικών οχημάτων. Μόνο η αγορά άμορφων κραμάτων της Κίνας έφτασε τα 85,3 δισεκατομμύρια γιουάν το 2024 και προβλέπεται να ξεπεράσει τα 160 δισεκατομμύρια γιουάν μέχρι το 2027. Σε παγκόσμιο επίπεδο, η αγορά μη κρυσταλλικού και νανοκρυσταλλικού μαγνητικού πυρήνα ήταν περίπου 796 εκατομμύρια δολάρια το 2025 και αναμένεται να φτάσει τα 1,175 δισεκατομμύρια δολάρια.

Η ώθηση προς υψηλότερες συχνότητες μεταγωγής-που ενεργοποιείται από ημιαγωγούς ευρείας ζώνης όπως το GaN και το SiC-επιταχύνει περαιτέρω τη μετατόπιση από τον παραδοσιακό χάλυβα πυριτίου προς τους φερρίτες και τα νανοκρυσταλλικά κράματα. Για τα μαγνητικά εξαρτήματα που λειτουργούν σε αυτές τις υψηλότερες συχνότητες, η ελαχιστοποίηση των απωλειών του πυρήνα γίνεται πρωταρχικής σημασίας, καθιστώντας τα υλικά υψηλής ειδικής αντίστασης όλο και πιο απαραίτητα.

Σύναψη

Δεν υπάρχει ενιαίο "καλύτερο" υλικό μαγνητικού πυρήνα-μόνο το κατάλληλο υλικό για ένα συγκεκριμένο σύνολο συνθηκών λειτουργίας. Ο χάλυβας πυριτίου κυριαρχεί στις χαμηλές συχνότητες όπου η υψηλή πυκνότητα ροής έχει μεγαλύτερη σημασία. Οι φερρίτες υπερέχουν σε υψηλές συχνότητες όπου τα δινορεύματα διαφορετικά θα ακρωτηρίαζαν την απόδοση. Τα άμορφα και νανοκρυσταλλικά κράματα προσφέρουν μια αναδυόμενη μέση λύση, παρέχοντας δραματικά μικρότερες απώλειες από τον χάλυβα πυριτίου, διατηρώντας παράλληλα υψηλότερη πυκνότητα ροής από τους φερρίτες. Η κατανόηση της σχέσης μεταξύ της απώλειας πυρήνα και της συχνότητας λειτουργίας-και του τρόπου με τον οποίο διαφορετικά υλικά ανταποκρίνονται στις αυξήσεις συχνότητας-είναι απαραίτητη για κάθε μηχανικό που σχεδιάζει μετασχηματιστές, επαγωγείς ή κινητήρες. Καθώς τα ηλεκτρονικά ισχύος συνεχίζουν να κινούνται προς υψηλότερες συχνότητες και υψηλότερες αποδόσεις, η επιλογή του υλικού μαγνητικού πυρήνα θα γίνει πιο κρίσιμη.
