προμηθευτής της Κίνας για Nanodust υλικό του πυρήνα, Ui = 14 / AL: 20nH / N² +/- 8%

Aug 18, 2016

Αφήστε ένα μήνυμα

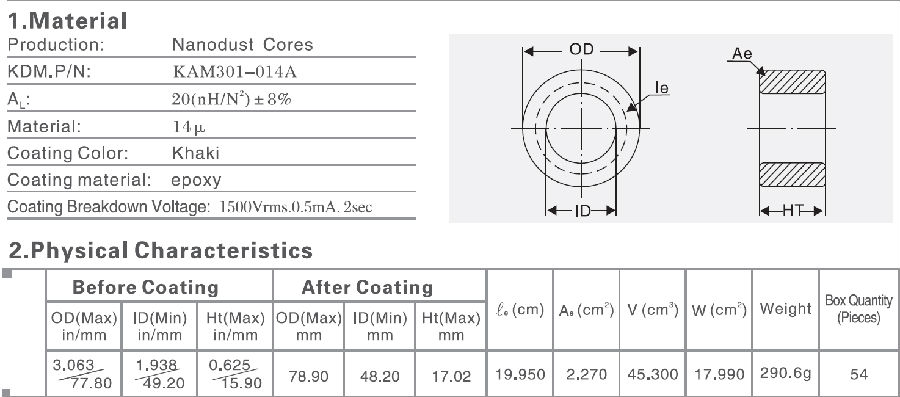

Τύπος: πυρήνας Nanodust

FULLSTAR P / N: KAM301-014A

Υλικό

AL: 20nH / N² +/- 8%

Υλικό: ui = 14

Επένδυση χρώμα: Χακί

υλικό επικάλυψης: Εποξειδικά

Επίστρωση τάσης Ανάλυση: 1500Vrms, 0.5mA, 2 δευτερόλεπτα

Φυσικά χαρακτηριστικά

OD x ID χ ΗΤ (Μετά την επικάλυψη) = 78.9 Χ 48.2 Χ 17.02 ή προσαρμοσμένη

Βάρος: 290.6g / τεμάχιο ή ανάλογα με διαφορετικό μέγεθος

Ηλεκτρικές παράμετροι

Θερμοκρασία = 25 ℃

Αυτεπαγωγή: 224.7uH

κατάσταση Δοκιμή: Ф1.2mm / 106Ts, 20KHz / 1V

Απώλεια πυρήνα: 800mW / cm³ MAX σε 50KHz / 1000Gs

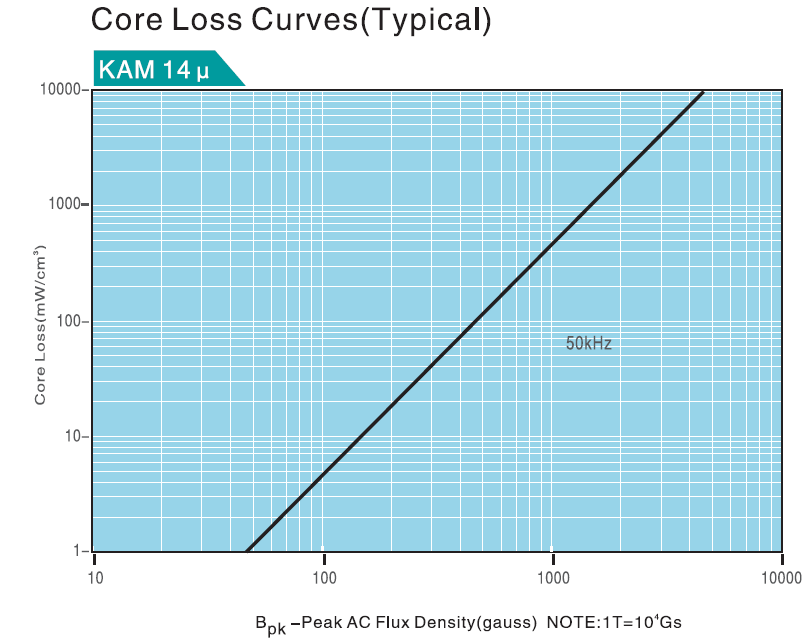

Core loss curve

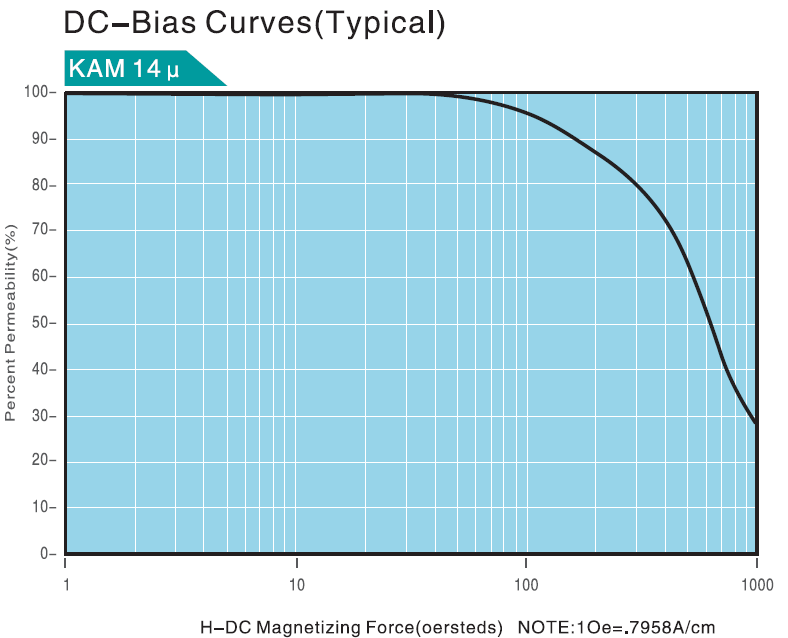

DC-Bias curves.png

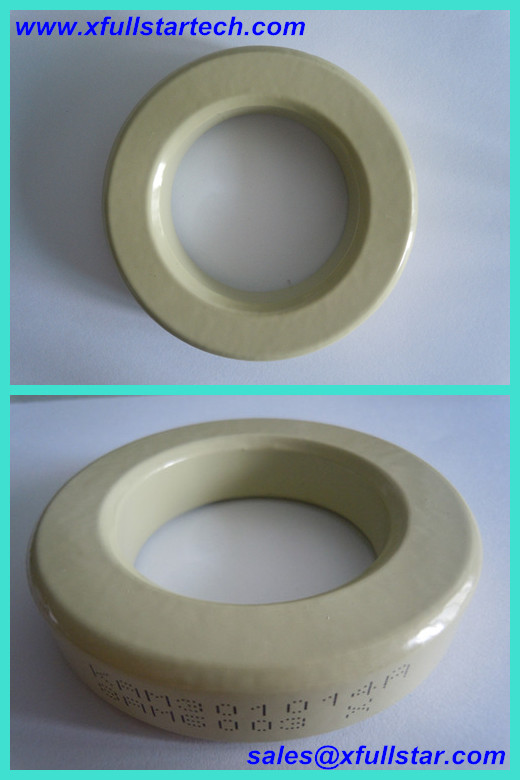

Nano core

Πλεονεκτήματα:

Nanodust υλικά έχουν τα πλεονεκτήματα του χάλυβα πυριτίου, καρβίδιο του πυριτίου και φερρίτη. Αυτό είναι:

1) υψηλή μαγνητική επαγωγή: κορεσμένο μαγνητική επαγωγή Β = 1.2T, είναι η κλίση του κράματος Μο, 2,5 φορές τον φερρίτη. Η πυκνότητα ισχύος πυρήνα είναι μεγάλο, μπορεί να φτάσει 15 kW ~ 20kW / kg.

2) διαπερατότητα igh: στατική αρχική διαπερατότητα από το 0 μπορεί να είναι τόσο υψηλές όσο 120000 έως 140.000, και ένα κράμα permalloy. Για μετασχηματιστής ισχύος πυρήνα σιδήρου διαπερατότητα είναι 10 φορές μεγαλύτερη από αυτή του φερρίτη, μειώνοντας σημαντικά το συναρπαστικό δύναμη, τη βελτίωση της αποτελεσματικότητας του μετασχηματιστή.

3) Χαμηλή απώλεια: στην περιοχή συχνοτήτων των 50kHz ~ 1/2 είναι φερρίτης 20kHz ~ 1/5, να μειώσει την άνοδο της θερμοκρασίας του πυρήνα σιδήρου.

4) θερμοκρασία Curie είναι υψηλή: η θερμοκρασία Curie του νανο κρυσταλλικού υλικού ανέρχεται σε 570, και η θερμοκρασία Curie του φερρίτη είναι μόνο 180 βαθμούς Κελσίου έως 200 βαθμούς Κελσίου.

Λόγω των ανωτέρω πλεονεκτήματα, η εφαρμογή της nanodust στο τροφοδοτικό αντιστροφέα, η αξιοπιστία παροχής ηλεκτρικού ρεύματος αυξήθηκε σημαντικά:

1) Απώλεια είναι μικρή, η άνοδος της θερμοκρασίας του μετασχηματιστή είναι χαμηλή, ένας μεγάλος αριθμός χρηστών των μακροχρόνια πρακτική χρήση για να αποδείξει ότι η άνοδος της θερμοκρασίας του νανο κρυσταλλικού μετασχηματιστή είναι πολύ χαμηλότερη από την αύξηση της θερμοκρασίας του σωλήνα IGBT.

2) Πυρήνες και υψηλή διαπερατότητα, μειώνουν συναρπαστικό δύναμη, τη μείωση της απώλειας χαλκού, τη βελτίωση της αποτελεσματικότητας του μετασχηματιστή. Ο πρωταρχικός αυτεπαγωγή του μετασχηματιστή είναι μεγάλη, και η επίδραση του ρεύματος όταν ο διακόπτης μειώνεται στο σωλήνα IGBT μειώνεται.

3) Η εργάσιμη μαγνητικό αίσθηση είναι υψηλή, η πυκνότητα ισχύος είναι μεγάλο, μπορεί να επιτύχει 15Kw / kg. Ο όγκος του πυρήνα σιδήρου μειώνεται. Ειδικότερα, η μεγάλη τροφοδοτικό αντιστροφέα ισχύος, ο όγκος μειώνεται έτσι ώστε ο χώρος στο εσωτερικό του περιβλήματος αυξάνεται, το οποίο είναι ευνοϊκό για την απαγωγή της θερμότητας του σωλήνα IGBT.

4) ικανότητα υπερφόρτισης του μετασχηματιστή, λόγω της εργασίας της μαγνητικής επιλογής επαγωγής στο κορεσμό του μαγνητικού αίσθηση του περίπου 40%, όταν η υπερφόρτωση συμβαίνει μόνο λόγω της αυξημένης μαγνητικής θέρμανσης επαγωγής, και όχι λόγω της ο πυρήνας κορεσμού και κατεστραμμένα IGBT σωλήνας.

5) θερμοκρασία νανοκρυσταλλικά υλικά Curie είναι υψηλή, αν υποτεθεί ότι η θερμοκρασία φτάσει τους 100 βαθμούς Κελσίου, φερρίτη μετασχηματιστή δεν ήταν σε θέση να εργαστούν, η νανο κρυσταλλικό μετασχηματιστής μπορεί να λειτουργήσει σωστά.

Εφαρμογή :

Χρησιμοποιείται ευρέως στον τομέα της μηχανής συγκόλλησης inverter, τροφοδοτικό επικοινωνία, ηλεκτρολυτικής ηλεκτρολυτική τροφοδοτικό, επαγωγή τροφοδοτικό θέρμανσης, η φόρτιση τροφοδοτικό και ούτω καθεξής.
