Πώς να συνδέσετε το μετασχηματιστή και το μετρητή ηλεκτρικής ενέργειας;

Ο μετασχηματιστής είναι το συνδετικό στοιχείο μεταξύ του πρωτεύοντος συστήματος και του δευτερεύοντος συστήματος στο κύκλωμα εναλλασσόμενου ρεύματος. Η αρχή λειτουργίας του είναι βασικά η ίδια με αυτή του μετασχηματιστή. Ο μετασχηματιστής περιλαμβάνει έναν πιθανό μετασχηματιστή (PT) και έναν μετασχηματιστή ρεύματος (CT).

Ο ρόλος του μετασχηματιστή: Πρόκειται να μειώσει την τάση εναλλασσόμενου ρεύματος και το μεγάλο ρεύμα σε μια αξία που μπορεί να μετρηθεί άμεσα από το μετρητή, ο οποίος είναι κατάλληλος για το μετρητή για να μετρήσει άμεσα, και παρέχει συγχρόνως τη δύναμη για την προστασία ηλεκτρονόμων και τις αυτόματες συσκευές.

Ο μετασχηματιστής για το σύστημα δύναμης είναι ένας ειδικός μετασχηματιστής που διαβιβάζει τις πληροφορίες της υψηλής τάσης και του μεγάλου ρεύματος του πλέγματος δύναμης στη δευτεροβάθμια πλευρά της χαμηλής τάσης και του μικρού ρεύματος για τη μέτρηση, το όργανο μέτρησης, την προστασία ηλεκτρονόμων, και την αυτόματη συσκευή. Είναι ένα πρωτεύον σύστημα και ένα δευτερεύον σύστημα. Η κύρια περιέλιξη συνδέεται με το ηλεκτρικό δίκτυο και η δευτερεύουσα περιέλιξη συνδέεται με όργανα μέτρησης και συσκευές προστασίας.

Ο αμοιβαίος επαγωγέας μπορεί να μετρήσει την τάση, το ρεύμα και την ηλεκτρική ενέργεια του πρωτεύοντος συστήματος σε συνδυασμό με όργανα μέτρησης και συσκευές μέτρησης. σε συνδυασμό με την προστασία ηλεκτρονόμων και τις αυτόματες συσκευές, μπορεί να διαμορφώσει την ηλεκτρική προστασία και τον αυτόματο έλεγχο των διάφορων ελαττωμάτων στο πλέγμα δύναμης.

Η απόδοση των μετασχηματιστών επηρεάζει άμεσα την ακρίβεια της μέτρησης και της μέτρησης του συστήματος ισχύος και την αξιοπιστία των συσκευών προστασίας ρελέ.

Τρεις μέθοδοι καλωδίωσης μετασχηματιστή τάσης:

(1) μέθοδος σύνδεσης Vv: ευρέως χρησιμοποιημένος για την ουδέτερη μόνωση σημείου

Το σύστημα ή το τριφασικό σύστημα υψηλής τάσης 35KV και κάτω γειωμένο από τη σπείρα καταστολής τόξων, ειδικά το τριφασικό σύστημα 10KV, η καλωδίωση προέρχεται από την δέλτα καλωδίωση, αλλά ο «λιμένας» δεν είναι κλειστός, αποκαλούμενος σύνδεση Vv, αυτή η μέθοδος καλωδίωσης μπορεί να σώσει ένα Ο μετασχηματιστής τάσης μπορεί να καλύψει τις απαιτήσεις της τριφασικής ενεργού και αντιδραστικής ενεργειακής μέτρησης, αλλά δεν μπορεί να χρησιμοποιηθεί για να μετρήσει την τάση φάσης και δεν μπορεί να συνδεθεί με ένα βολτόμετρο που παρακολουθεί τη μόνωση θέσης του συστήματος.

(2) Υ, μέθοδος καλωδίωσης yn: χρησιμοποιεί κυρίως τριφασικό τριφασικό μετασχηματιστή τάσης πόλων τρεις-πυρήνων, ο οποίος χρησιμοποιείται συνήθως στα χαμηλού ρεύματος τριφασικά συστήματα γείωσης υψηλής τάσης. Η ουδέτερη καλωδίωση στη δευτερεύουσα πλευρά οδηγεί σε γείωση. Αυτή η καλωδίωση είναι για να αποτρέψει την μονοφασική γείωση στην πλευρά υψηλής τάσης. Σφάλμα, το ουδέτερο σημείο της πλευράς υψηλής τάσης δεν επιτρέπεται να γειωθεί, οπότε η τάση προς το έδαφος δεν μπορεί να μετρηθεί. Για πληροφορίες, επισκεφθείτε: Δίκτυο Εξοπλισμού Μεταφοράς και Διανομής

(3) YN, τρόπος καλωδίωσης yn: συνήθως χρησιμοποιημένος στα μεγάλα τρέχοντα συστήματα γείωσης.

(4) YN, yn, κάνει τον τρόπο καλωδίωσης: επίσης γνωστός ως ανοικτή δέλτα καλωδίωση. Στην κανονική λειτουργία, η τάση στο τέλος παραγωγής του ανοικτού δέλτα είναι μηδέν. Εάν μια φάση του συστήματος είναι γειωμένη, τα άλλα δύο άκρα παραγωγής Η τάση εξόδου είναι 3 φορές η δευτερεύουσα τάση της υπολειπόμενης τάσης περιέλιξης κάθε φάσης, η οποία είναι βολική για τη ρύθμιση τάσης του ρελέ τάσης παρακολούθησης μόνωσης εναλλασσόμενου ρεύματος, αλλά αυτή η μέθοδος σύνδεσης δεν χρησιμοποιείται στο σύστημα των 10KV και κάτω. Ας ρίξουμε μια ματιά στο "Διάγραμμα αρχής και διάγραμμα καλωδίωσης μετασχηματιστή τάσης και μετρητή ηλεκτρικής ενέργειας".

1. Μέθοδος σύνδεσης του μετασχηματιστή τάσης

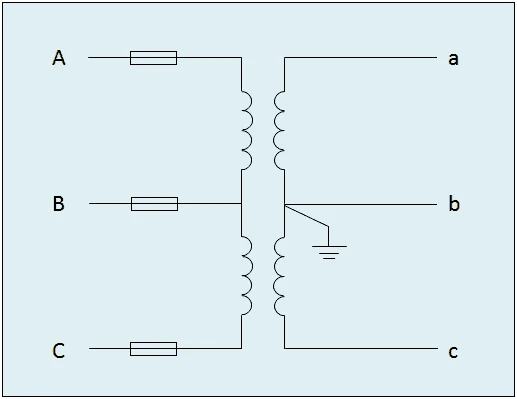

Διάγραμμα αρχής σύνδεσης V/V

Τρισδιάστατο σχηματικό διάγραμμα σύνδεσης V/V

2. Σύνδεση Y/Y του μετασχηματιστή τάσης

Διάγραμμα αρχής σύνδεσης Y/Y

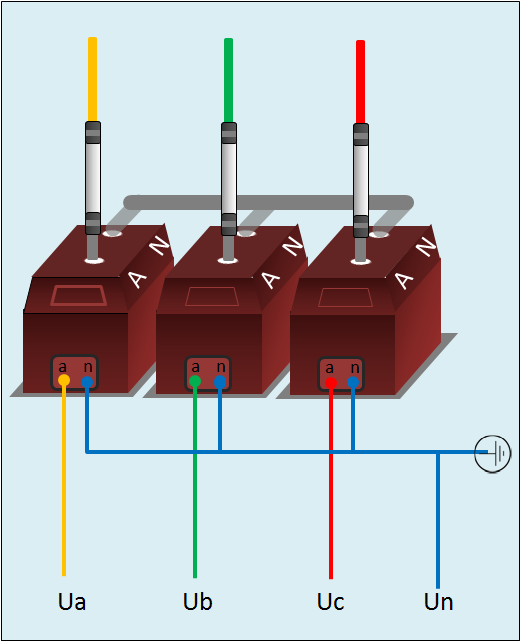

Τρισδιάστατο σχηματικό διάγραμμα σύνδεσης Y/Y

3. Ελλιπής σύνδεση αστεριών του τρέχοντος μετασχηματιστή

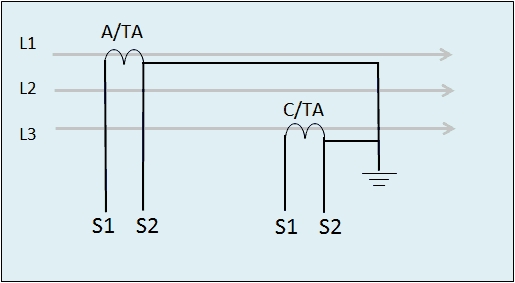

Σχηματικό διάγραμμα ατελής αστρικής σύνδεσης του τρέχοντος μετασχηματιστή

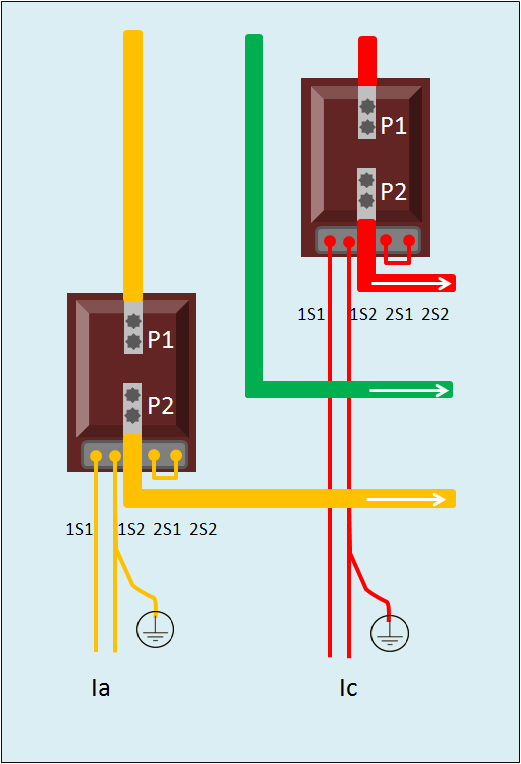

τρισδιάστατο σχηματικό διάγραμμα της ελλιπούς σύνδεσης αστεριών του τρέχοντος μετασχηματιστή

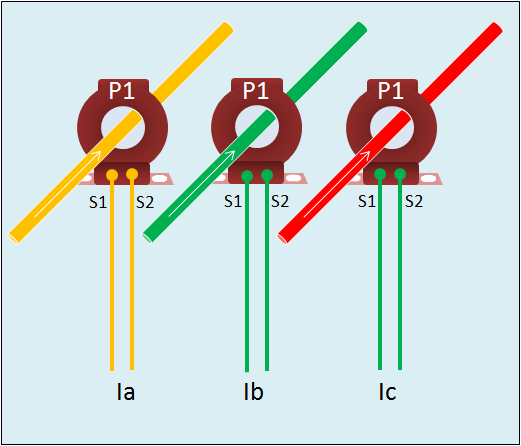

Τέσσερα, τρέχουσα σύνδεση αστεριών μετασχηματιστών

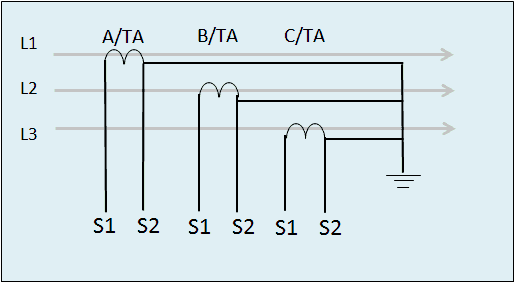

Σχηματικό διάγραμμα της σύνδεσης αστεριών (εφαρμόσιμο επάνω από 10kV)

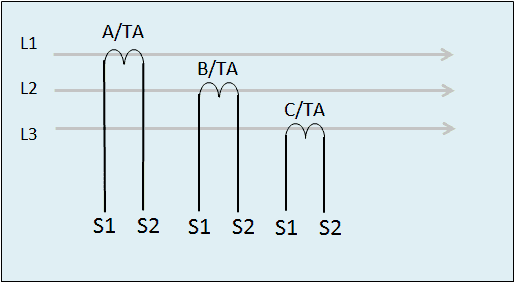

Σχηματικό διάγραμμα της σύνδεσης αστεριών (εφαρμόσιμος σε 400V)

Τρισδιάστατο σχηματικό διάγραμμα της σύνδεσης αστεριών (400V)

V. Σχηματικό διάγραμμα καλωδίωσης μετρητή ηλεκτρικής ενέργειας

Τριφασικό τριφασικό διάγραμμα καλωδίωσης συνδυασμού ηλεκτρικών μετρητών ενέργειας

(3*100V ηλεκτρικός ενεργειακός μετρητής + 3*100V ειδικό τερματικό συλλογής μετασχηματιστών)

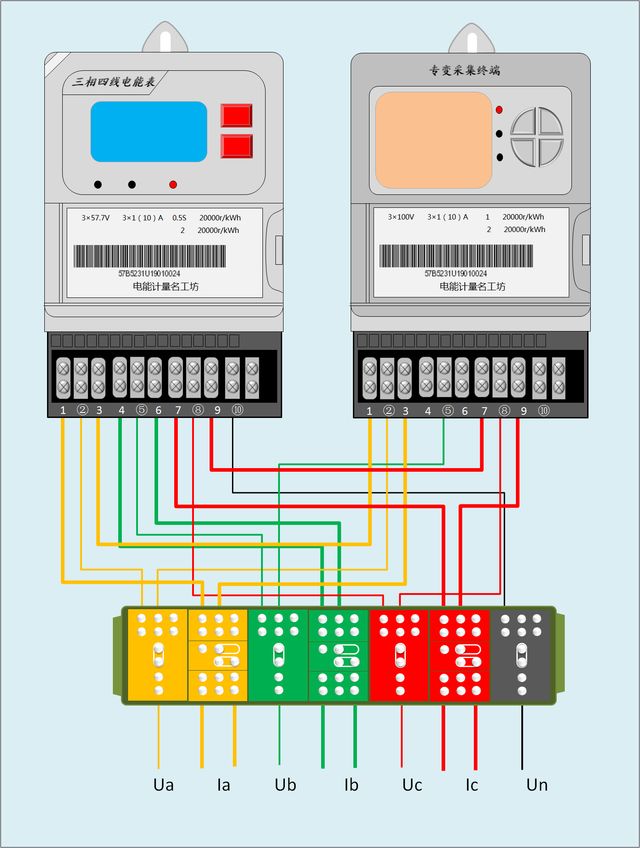

Τριφασικό διάγραμμα καλωδίωσης συνδυασμού ηλεκτρικών μετρητών ενέργειας τεσσάρων καλωδίων

(3*57.7V ηλεκτρικός ενεργειακός μετρητής + 3*100V ειδικό τερματικό συλλογής μετασχηματιστών)

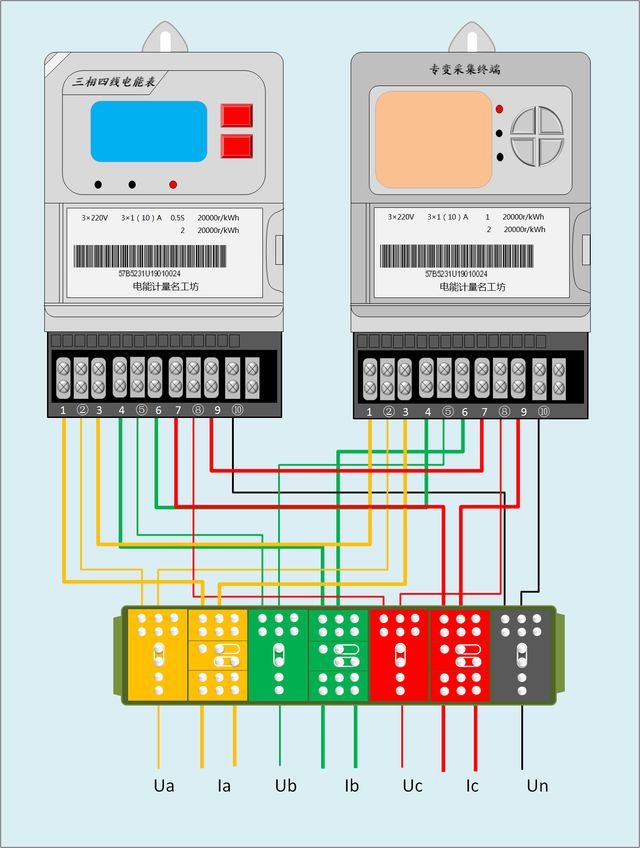

Τριφασικό διάγραμμα καλωδίωσης συνδυασμού ηλεκτρικών μετρητών ενέργειας τεσσάρων καλωδίων

(3*220V ηλεκτρικός ενεργειακός μετρητής + 3*220V ειδικό τερματικό συλλογής μετασχηματιστών)

Ειδικές Οδηγίες

Ο μετασχηματιστής ρεύματος 400V δεν χρειάζεται να γειωθεί και το μη πολικό άκρο του τρέχοντος μετασχηματιστή 10kV και άνω πρέπει να γειωθεί. Στη διαδικασία καλωδίωσης, συνιστάται έντονα η χρήση ξεχωριστής γείωσης φάσης και ο τρέχων βρόχος και ο βρόχος τάσης γειώνονται ξεχωριστά.
